Most Bailey je jedným z najvýznamnejších inžinierskych úspechov 20. storočia, ktorý bol pôvodne vyvinutý na vojenské účely počas druhej svetovej vojny a teraz je široko nasadený v projektoch civilnej infraštruktúry po celom svete. Porozumenie Špecifikácie mosta Bailey je nevyhnutný pre stavebných inžinierov, vojenských logistických plánovačov a manažérov stavebných projektov, ktorí potrebujú spoľahlivé, prenosné a rýchlo nasaditeľné premostenie. Táto príručka poskytuje komplexný rozpis štandardných technických parametrov, klasifikácií zaťaženia, konfigurácií rozpätia a požiadaviek na materiál.

Pôvod a filozofia dizajnu

Most Bailey, ktorý navrhol Donald Bailey v roku 1940 a prvýkrát ho vyrobila spoločnosť Mabey & Johnson, bol koncipovaný ako modulárny panelový most, ktorý by mohol zostaviť malý tím bez potreby ťažkých žeriavov alebo špecializovaného vybavenia. Jeho genialita spočíva v štandardizovanom systéme oceľových panelov, ktorý umožňuje ručné prenášanie jednotlivých komponentov a ich zostavovanie do rozpätí schopných uniesť ťažké vojenské vozidlá.

Filozofia dizajnu sa sústreďuje na tri princípy: modularita, škálovateľnosť a opraviteľnosť v teréne. Každý panel je zameniteľný, čo znamená, že poškodené časti je možné vymeniť bez demontáže celej konštrukcie. Táto prispôsobivosť urobila z mosta Bailey základný kameň spojeneckých operácií v severnej Afrike, Taliansku a západnej Európe – a dodnes ho aktívne využívajú desiatky vojenských a civilných orgánov.

Štandardné rozmery panelov a materiálové špecifikácie

Základnou jednotkou Baileyho mosta je štandardný panel . Všetky ostatné špecifikácie – dĺžka rozpätia, nosnosť a typ konfigurácie – sú odvodené od tohto základného komponentu. Panely sú vyrobené z ocele s vysokou pevnosťou v ťahu, ktorá vyhovuje stanoveným vojenským a civilným normám (typicky BS EN 10025 Grade S355 alebo ekvivalent ASTM A572 Grade 50).

Štandardné rozmery panelov

Tabuľka 1 – Štandardné rozmery mostového panelu Bailey (BS 5400 / NATO STANAG 2021 referencia)

Panely sú spojené pomocou oceľových kolíkov s priemerom 57 mm, čo umožňuje rýchlu montáž bez zvárania alebo skrutkovania. Konštrukcia priehradového nosníka efektívne rozdeľuje zaťaženie cez uhlopriečky a vertikály, čím sa dosahuje vysoký pomer pevnosti k hmotnosti, ktorý je rozhodujúci pre prenosnosť aj konštrukčný výkon.

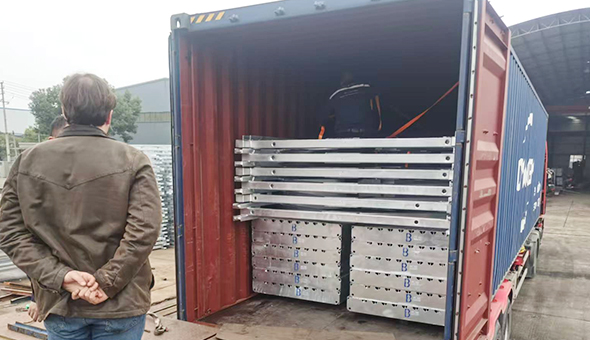

Špecifikácie paluby a priečnika

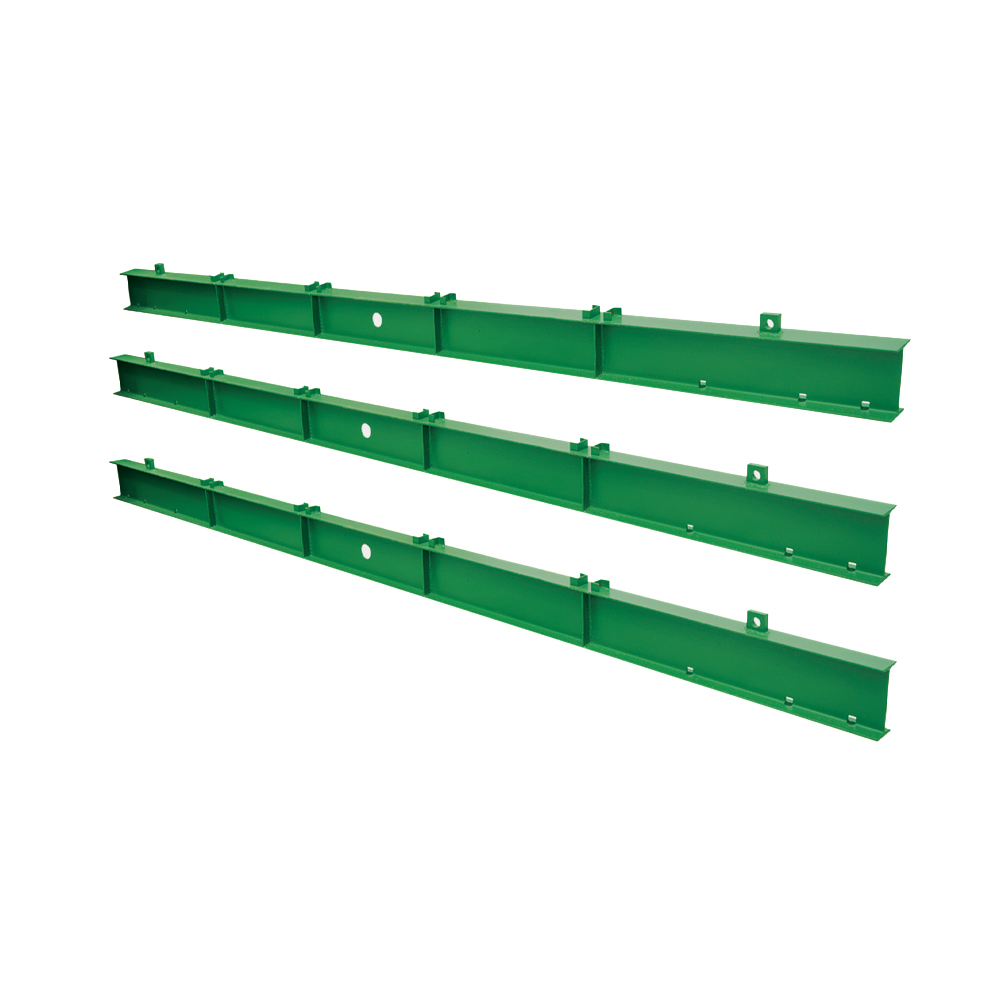

Palubný systém pozostáva z priečnikov (priečnych nosníkov), pozdĺžnych nosníkov a drevených alebo oceľových šachovníc (paluby). Každý priečnik sa rozprestiera medzi dvoma protiľahlými priehradovými panelmi a je zaistený priečnymi svorkami. Štandardné šachovnice sú typicky z tvrdého dreva s hrúbkou 63 mm alebo v moderných variantoch z oceľových šachovnicových panelov.

Tabuľka 2 – Špecifikácie komponentov systému paluby

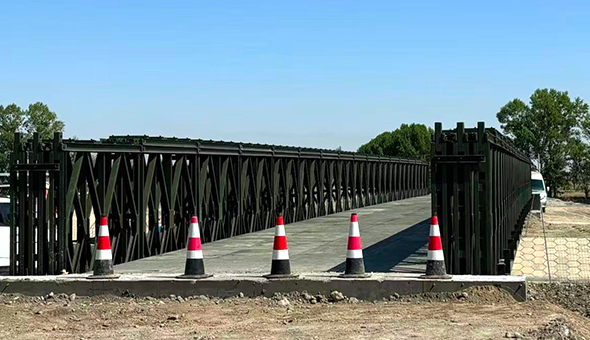

Typy konfigurácií a systém označovania

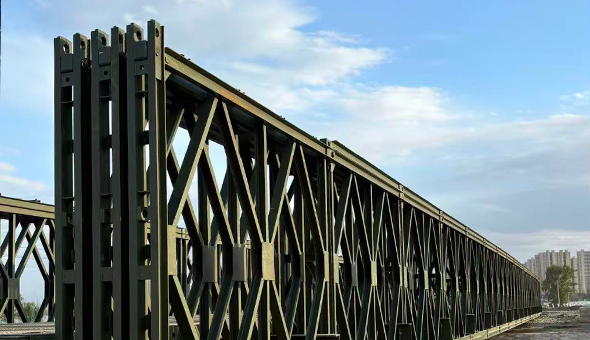

Konfigurácie mostov Bailey sú opísané pomocou štandardizovaného systému označovania, ktorý kóduje počet panelových línií (jednoduché, dvojité alebo trojité), počet panelových poschodí (jednoduché alebo dvojité) a či je most postavený ako priechodný alebo priechodný s vystužením horného pásu. Zápis má zvyčajne formu SS, DS, TS (Jeden príbeh) a DD, TD (Dvojitý príbeh).

Konvencie pomenovania konfigurácií

• SS (single single): Jeden panel široký, jeden poschodie vysoký. Najľahší a najrýchlejší na stavbu; vhodné pre pešiu dopravu a ľahké vozidlá.
• DS (dvojitý jeden): Dva panely široké na každej strane, jedno poschodie vysoké. Štandardná konfigurácia pre väčšinu kolesových vojenských vozidiel do MLC 30.
• TS (Triple Single): Tri panely široké na každej strane, jedno poschodie vysoké. Používa sa pre väčšie zaťaženie na kratších rozpätiach.
• DD (Double Double): Dva panely široké, dve poschodia vysoké. Výrazne rozširuje dosiahnuteľné rozpätie a triedu zaťaženia.
• TD (Triple Double): Tri panely široké, dve poschodia vysoké. Maximálna konfigurácia; používa sa pre pásové vozidlá MLC 70 na rozpätiach do 60 m.

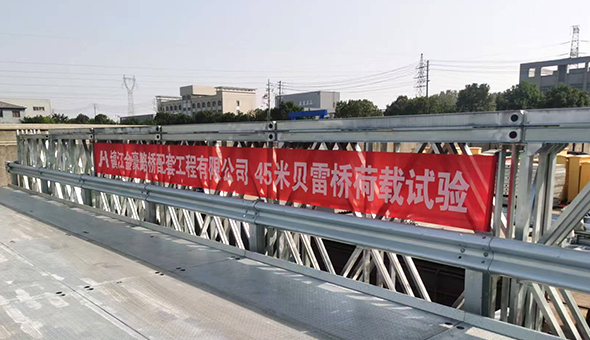

Tabuľky dĺžok rozpätia a nosnosti

Jedným z najdôležitejších aspektov špecifikácií mosta Bailey je vzťah medzi dĺžkou rozpätia, typom konfigurácie a prípustnou triedou zaťaženia. Nasledujúca tabuľka poskytuje štandardné konštrukčné údaje na základe kritérií zaťaženia NATO STANAG 2021 a BS 5400 Part 2.

Tabuľka 3 – Dĺžka rozpätia a nosnosť podľa konfigurácie (orientačné hodnoty; vyžaduje sa špecifická technická analýza miesta)

Je dôležité poznamenať, že tieto hodnoty predstavujú maximálne konštrukčné rozpätia pre každú konfiguráciu pri štandardných podmienkach nosnosti zeme. Skutočné prípustné rozpätia sa zmenšujú, keď most musí podporovať nepretržitú konvojovú dopravu, keď sú podmienky krajnej nosnej pôdy zlé, alebo keď sa musia použiť faktory dynamického vplyvu na križovatky vysokorýchlostných vozidiel.

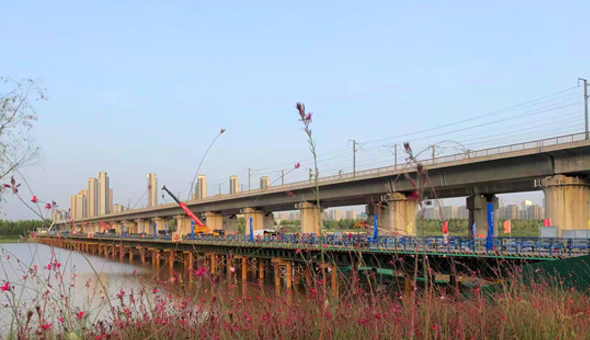

Špecifikácie šírky vozovky

Svetlá šírka vozovky – využiteľná vozovka medzi vnútornými čelami hlavných priehradových nosníkov – je stanovená na 4,22 m (13 stôp 10 palcov) pre všetky štandardné konfigurácie Baileyho mosta s jedným pruhom. To zahŕňa jeden jazdný pruh s krytmi vozidiel NATO STANAG. Dvojpruhové varianty, dosiahnuté umiestnením dvoch paralelných mostných pruhov vedľa seba na spoločnú oporu, poskytujú celkovú šírku vozovky približne 8,5 m a používajú sa pre aplikácie s vysokou intenzitou premávky.

Montážne komponenty a kľúčové hardvérové špecifikácie

Integrita Baileyho mosta závisí nielen od samotných panelov, ale aj od presnosti jeho spojovacieho hardvéru. Nasledujúce komponenty sú špecifikované v prísnych toleranciách, aby sa zabezpečila zameniteľnosť naprieč výrobnými šaržami od rôznych výrobcov.

Spojovací kolík panela

• Priemer: 57,2 mm (2,25 palca)
• Dĺžka: 184 mm (7,25 palca)
• Materiál: Uhlíková oceľ, tepelne upravená na minimálnu medzu klzu 620 MPa
• Držiak: Závlačka, priemer 6 mm

Priečna svorka

• Upínacia sila: Minimálne 8 kN pri správnom utiahnutí
• Krútiaci moment skrutky: 135 N·m (100 ft·lb) pri použití štandardného nástrčkového kľúča
• Materiál: Temperovaná liatina alebo tvárna liatina GGG-40

Špecifikácie Raker (spúšťací nos).

Počas spúšťania konzoly – štandardnej montážnej metódy, pri ktorej sa mostík vysunie cez medzeru z jedného brehu – je k prednému koncu pripevnený ľahký oceľový nos (hrable), aby sa zabránilo prevráteniu konzoly. Štandardné dĺžky hrablí sú 3,05 m, 6,10 m alebo 9,14 m, vybrané na základe celkového rozpätia mosta. Hrable musia vážiť maximálne 20 % hmotnosti hlavného mostíka, aby sa zachovala rovnováha pri štarte.

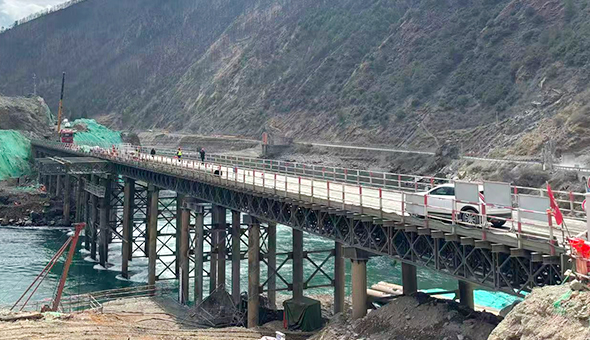

Požiadavky na oporu a ložiská

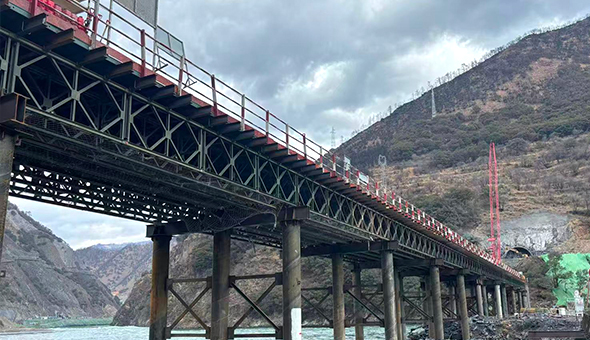

Usporiadanie koncových ložísk je kritickou špecifikáciou, ktorá určuje vhodnosť miesta na inštaláciu mosta Bailey. Most prenáša svoje zaťaženie na zem cez základové dosky a prahové nosníky spočívajúce na pripravených oporách alebo prírodnej pôde.

Minimálne požiadavky na ložiská

Tabuľka 4 – Špecifikácie oporných ložísk podľa konfigurácie

Tam, kde prirodzené pôdne podmienky nespĺňajú minimálny tlak na pôdu, inžinieri špecifikujú zhutňovanie granulovanej výplne, podpery betónových podložiek alebo hnané pilótové podpery. Pre dočasné vojenské nasadenie na mäkkom podklade sa na rozloženie nosných zaťažení používajú oceľové pozemné nosníky alebo panelové betlehemy Bailey.

Normy ochrany proti korózii a povrchovej úpravy

Všetky oceľové komponenty mosta Bailey musia spĺňať špecifické normy povrchovej úpravy, aby sa zabezpečila prijateľná životnosť v poľných podmienkach. Štandardná špecifikácia NATO vyžaduje:

• Príprava povrchu: Tryskanie na Sa 2,5 (takmer biely kov) podľa ISO 8501-1
• Základný náter: Epoxidový základný náter bohatý na zinok, minimálna hrúbka suchého filmu 75 µm (DFT)
• Medzisrst: Epoxid MIO (oxid železitý sľudový), minimálne 100 µm DFT
• Povrchová úprava plášťa: Polyuretánový vrchný náter v olivovo matnej (RAL 6003) alebo olivovo zelenej (FS 34094), minimálne 50 µm DFT
• Celkový DFT: Minimálne 225 µm
• Odolnosť proti posypu soľou: 1 000 hodín podľa ISO 9227 bez hrdzavenia na rysovacej línii

Pre trvalé inštalácie civilných mostov mnohí prevádzkovatelia upgradujú na systém zinku s tepelným nástrekom (TSZ) s elastomérnym vrchným náterom, čím sa interval údržby predlžuje na 25 rokov. Upevňovacie prvky z nehrdzavejúcej ocele sa tiež odporúčajú v pobrežných alebo morských prostrediach, kde je problémom korózia spôsobená chloridmi.

Čas montáže a požiadavky na pracovnú silu

Jednou z definujúcich výhod technológie Baileyho mostíka je jej rýchla montáž. Štandardné vojenské špecifikácie vyžadujú, aby vycvičená ženijná čata (približne 35 osôb) mohla postaviť dvojitý jednoduchý most (DS) s rozpätím 30,5 m v rámci 4 až 6 hodín v poľných podmienkach. Nasledujúca tabuľka poskytuje všeobecný návod na montážne časy pre rôzne konfigurácie.

Tabuľka 5 – Orientačné časy montáže za priaznivých podmienok denného svetla s vyškoleným personálom

Tieto údaje nepredpokladajú žiadnu podporu žeriavu. Keď sú k dispozícii mobilné žeriavy alebo vysokozdvižné vozíky pre drsný terén, čas montáže sa môže skrátiť o 30–40 %, najmä pri dvojpodlažných konfiguráciách, kde je zdvíhanie panelov náročné na prácu.

Moderné varianty a vylepšené špecifikácie

Pôvodný dizajn mosta Bailey sa od roku 1941 výrazne vyvinul. Niekoľko výrobcov – vrátane Mabey Bridge, Acrow a SSBR – teraz vyrába vylepšené varianty, ktoré zachovávajú základný princíp modulárneho panela a zároveň ponúkajú zlepšené výkonové charakteristiky.

Univerzálny mostík Mabey

Aktuálny vlajkový produkt Mabey predstavuje vysokopevnostné oceľové panely (trieda S460), ktoré znižujú hmotnosť panelov približne o 15 % a zároveň zvyšujú nosnosť. Vylepšené palubové systémy využívajúce palubovky z hliníkovej zliatiny nahrádzajú tradičné drevené šachovnice, čím sa znižuje mŕtve zaťaženie paluby a zlepšuje sa životnosť vo vlhkom prostredí.

Acrow 700XS

Séria Acrow 700XS ponúka panely s rozmermi 3,05 m × 2,18 m (v porovnaní so štandardnými 3,05 m × 1,47 m), ktoré poskytujú vyšší moment zotrvačnosti na panel. To umožňuje konfiguráciám ekvivalentným TD dosiahnuť rozpätia až 75 m a podporovať pásové vozidlá MLC 80, čo prekračuje limity pôvodnej špecifikácie Bailey.

Priebežne vystužené palubové systémy

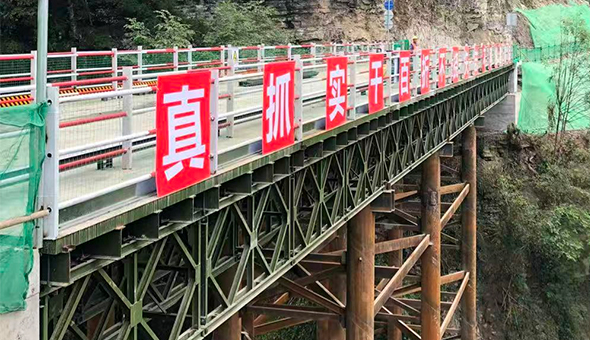

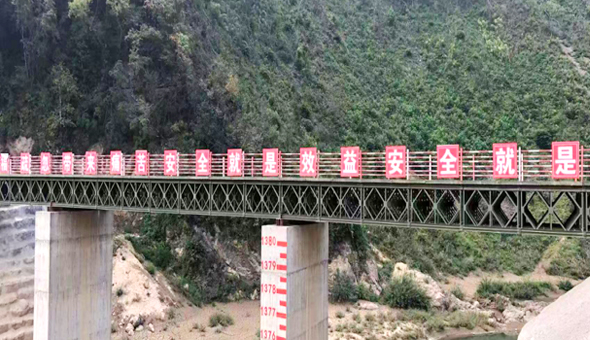

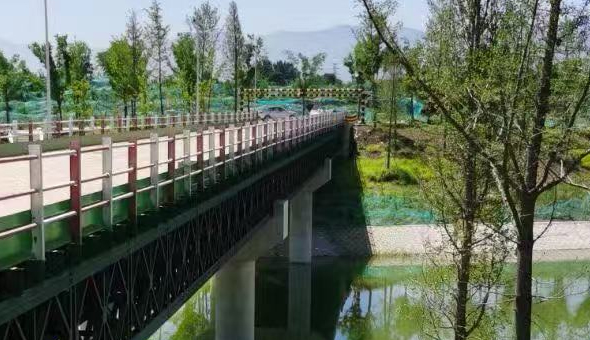

Moderné trvalé inštalácie čoraz viac využívajú železobetónové palubové dosky odlievané na mieste cez priehradový systém Bailey. Tento kompozitný mostík-priehradník výrazne zvyšuje celkovú tuhosť konštrukcie a znižuje priehyb pri živom zaťažení, čím spĺňa požiadavky národných predpisov pre diaľničné mosty, ako sú AASHTO LRFD alebo Eurokódy pre dlhodobú civilnú dopravu.

Špecifikácie kontroly a údržby

Pre mosty v dlhodobej službe, či už vojenskej alebo civilnej, je povinná pravidelná kontrola. Štandardné kontrolné intervaly a kritériá sú nasledovné:

• Rutinná vizuálna kontrola: každých 6 mesiacov; skontrolujte deformáciu panelu, opotrebovanie kolíkov, stav paluby a integritu povlaku
• Podrobná kontrola konštrukcie: každé 2 roky; zahŕňa meranie vychýlenia tetivy, oválnosť otvoru pre kolíky (maximálne prijateľné opotrebenie 3 mm) a prieskum trhlín vo zvare
• Generálna oprava: Každých 10 rokov alebo potom, čo kumulatívna premávka ekvivalentná MLC prekročí návrhové prahy; úplná demontáž, opätovné otryskanie a overenie rozmerov
• Kritériá výmeny panelov: Akýkoľvek panel so stratou sekcie tetivy presahujúcou 10 % pôvodnej plochy alebo trvalou zostavou presahujúcou L/500 musí byť vyradený z prevádzky

Mostové panely Bailey sú navrhnuté tak, aby sa dali opakovane použiť vo viacerých nasadeniach. Vojenské skladové panely bežne akumulujú 5–10 nasadení počas životnosti 20–30 rokov, ak sú správne udržiavané. Civilní operátori používajúci panely v pevných stálych inštaláciách zvyčajne špecifikujú 50-ročnú projektovú životnosť s príslušnou analýzou únavy podľa BS 5400 časť 10.

Platné normy a špecifikácie

Návrh, výroba a rozmiestnenie mostov Bailey sa riadi celým radom národných a medzinárodných noriem. Medzi kľúčové referencie patria:

• NATO STANAG 2021: Vojenská klasifikácia zaťaženia mostov, trajektov, pltí a vozidiel
• Štandardné špecifikácie AASHTO pre diaľničné mosty (pre civilné aplikácie v USA)
• BS 5400: Oceľové, betónové a kompozitné mosty (norma Spojeného kráľovstva, nahradená Eurokódmi, ale stále odkazovaná na staršie konštrukcie)
• Eurokód 3 (EN 1993-2): Navrhovanie oceľových konštrukcií — oceľové mosty
• ISO 8501-1: Príprava oceľových podkladov pred aplikáciou náterových látok
• ISO 9227: Skúšky korózie v umelej atmosfére – skúšky soľnou hmlou
• DEF STAN 01-5 / JSP 434: Špecifikácie ministerstva obrany Spojeného kráľovstva pre vojenské preklenovacie zariadenia

Inžinieri, ktorí špecifikujú mosty Bailey na trvalé civilné použitie, musia zabezpečiť súlad s príslušnými požiadavkami národného diaľničného úradu vrátane modelov živého zaťaženia (HA/HB v Spojenom kráľovstve, HL-93 v USA), limitov použiteľnosti na priehyb (zvyčajne rozpätie/360 pri živom zaťažení) a výpočtov únavovej životnosti pre miesta vystavené vysokocyklovému dynamickému zaťaženiu.

Špecifikácie mosta Bailey zahŕňajú starostlivo integrovaný systém geometrie panelu, triedy materiálu, typu konfigurácie, klasifikácie zaťaženia, konštrukcie ložísk a povrchovej ochrany – každý prvok závisí od ostatných. Bez ohľadu na to, či ide o 48-hodinové núdzové vojenské nasadenie na preplavenej rieke alebo trvalom vidieckom diaľničnom moste v rozvojovej krajine, dodržiavanie stanovených špecifikácií zaisťuje štrukturálnu bezpečnosť, predvídateľný výkon a dlhodobú životnosť.

Trvalý význam mosta Bailey – viac ako 80 rokov po jeho vynáleze – je dôkazom sily modulárneho dizajnového myslenia. S napredovaním technológie materiálov a rastúcimi požiadavkami na zaťaženie aktualizované varianty naďalej posúvajú hranice toho, čo bolo pôvodne vytvorené na vojnovej doske, pričom si zachovávajú základnú jednoduchosť, vďaka ktorej bol pôvodný dizajn taký transformačný.
